产品名称:上海依博罗波纹型高温高压截止阀
编  号:161924-660
型  号:J61Y
标准价格:0元/个
促销价格:0元/个
更新时间:2015.12.30
出品单位:上海依博罗阀门有限公司

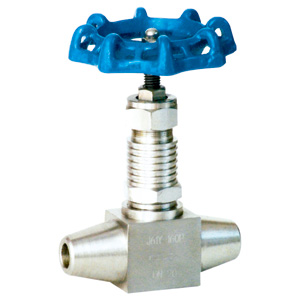

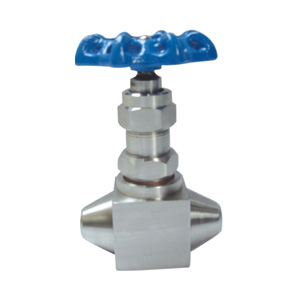

更多产品图片:

【波纹型高温高压截止阀】-上海依博罗阀门有限公司

【波纹型高温高压截止阀】主要参数:
1. 制造标准: GB/T12224-2005  JB/T3595-2002 JB/T7747-95
2. 连接形式:  对焊连接
3. 结构特性: 锥面密封,上螺纹阀杆
4. 阀门检验与试验: GB/T 9092-99

5. 工作压力:≤10000PSI
6. 适用工作温度:-29℃~+538℃
7. 适用工作介质:水,油,气等腐蚀性与非腐蚀性介质.
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

高温高压截止阀

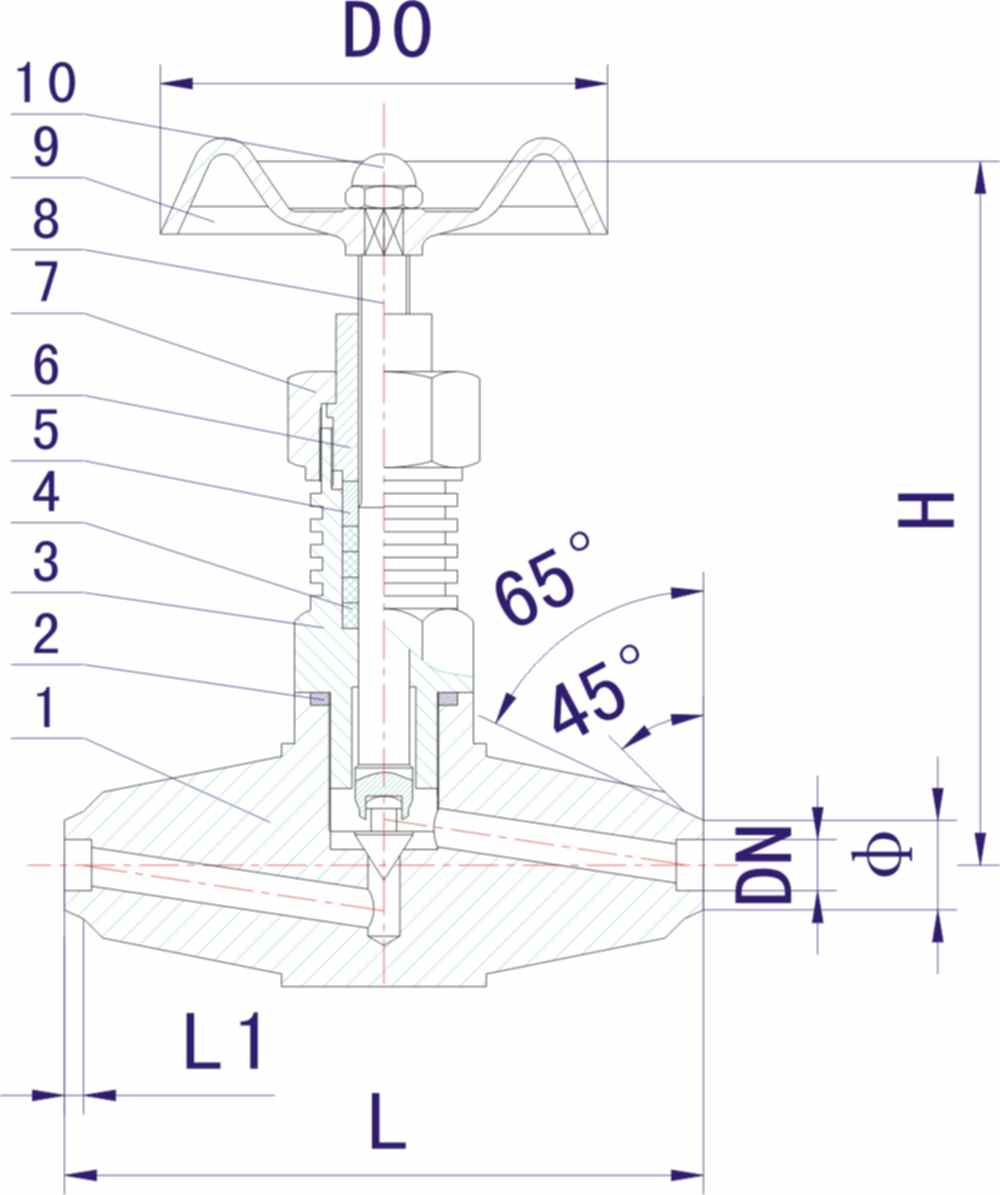

【波纹型高温高压截止阀】主要零件材料/Materials of main parts
序号
NO.
零件名称
Part name
材质
Material
1
阀体 Body
20# A105 SS304 SS304L SS316 SS316L
2
阀盖垫片 Bonnet Gasket
紫铜(Red copper) PTFE
3
阀盖Bonnet
20# A105 SS304 SS304L SS316 SS316L
4
填料 Packing
PTFE 柔性石墨(Expanded Graphite)
5
填料垫 Packing Seat
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
6
填料压盖 Packing Gland
20# A105 SS304 SS304L SS316 SS316L
7
锁紧螺母 Lock Nut
20# A105 SS304 SS304L SS316 SS316L
8
阀杆 Stem
20# A105 SS304 SS304L SS316 SS316L
9
手轮 Handle
20# A105 SS304 SS304L SS316 SS316L
10
带帽螺母Hooded Nut
20# A105 SS304 SS304L SS316 SS316L

ITEM NO.
公称通径 DN
Nominal bore
ø
H
L
D0
J61Y
DN6
10
110
100
80
J61Y
DN10
14
145
110
100
J61Y
DN15
16
165
120
110
J61Y
DN20
20
180
140
130

波纹型高温高压截止阀|对焊高温高压截止阀

【波纹型高温高压截止阀】【价格】【参数】【供应信息】请来电详询  021-61559758
