【高温高压对焊截止阀】-上海依博罗阀门有限公司

【高温高压对焊截止阀】主要参数:
1. 制造标准: GB/T12224-2005  JB/T3595-2002
2. 连接形式:  对焊连接
3. 结构特性: 锥面密封
4. 阀门检验与试验: GB/T 9092-99

5. 工作压力:≤10000PSI

6. 适用工作温度:-29℃～+538℃

7. 适用工作介质:水,油,气等腐蚀性与非腐蚀性介质.
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

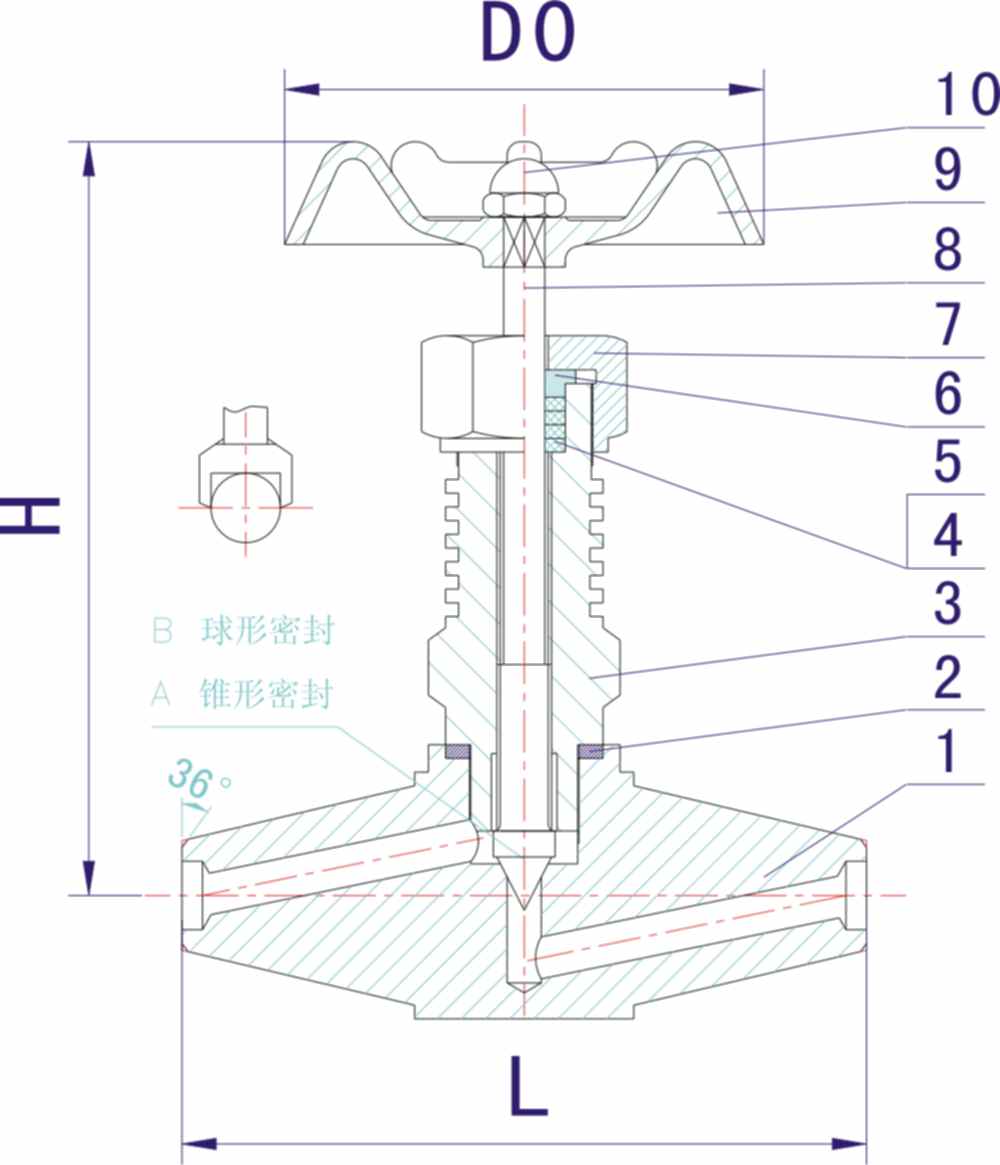

【高温高压对焊截止阀】主要零件材料/Materials of main parts

序号 NO.	零件名称 Part name	材质 Material
1	阀体 Body	20# A105 SS304 SS304L SS316 SS316L
2	阀盖垫片 Bonnet Gasket	紫铜(Red copper) PTFE
3	阀盖Bonnet	20# A105 SS304 SS304L SS316 SS316L
4	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
5	填料垫 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite)
6	填料压盖 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
7	锁紧螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
8	阀杆 Stem	20# A105 SS304 SS304L SS316 SS316L
9	手轮 Handle	20# A105 SS304 SS304L SS316 SS316L
10	带帽螺母Hooded Nut	20# A105 SS304 SS304L SS316 SS316L



ITEM NO.	公称通径 DN Nominal bore	H	L	D0
J61Y/W	DN6	110	100	70
J61Y/W	DN10	145	120	80
J61Y/W	DN15	165	140	110
J61Y/W	DN20	180	160	130
J61Y/W	DN25	220	180	150

高温高压截止阀|高温高压对焊截止阀

【高温高压对焊截止阀】【价格】【参数】【供应信息】请来电详询   021-61559758
