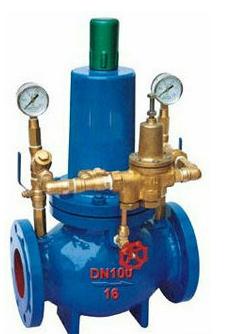

产品名称:上海依博罗Y46T组合式减压阀
编  号:16314-851
型  号:Y46T
标准价格:0元/个
促销价格:0元/个
更新时间:2016.01.02
出品单位:上海依博罗阀门有限公司

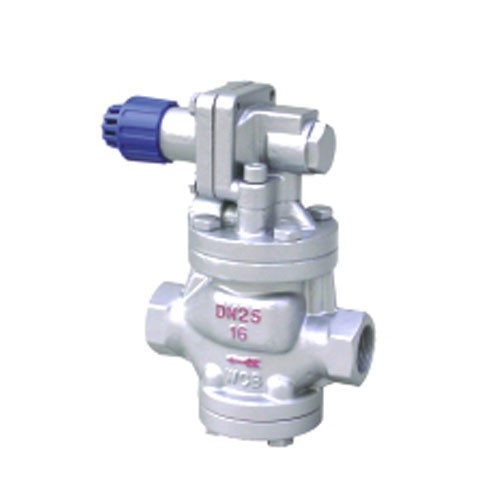

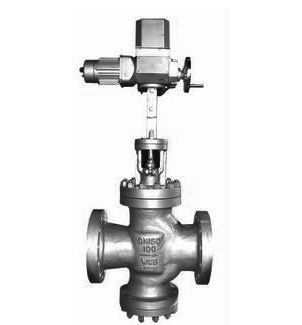

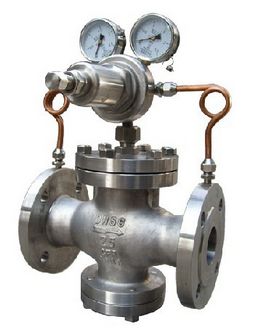

更多产品图片:

上海依博罗减压阀  产品工作原理和用途:

       组合式减压阀靠阀内流道对水流的局部阻力降低水压,水压降的范围由连接阀瓣的薄膜或活塞两侧的进出口水压差自动调节。

       广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合,以保证给水系统中各用水点获得适当的服务水压和流量。

       产品结构特点:

       该阀主要由主阀、控制导阀、过滤器、针阀、球阀及旁通管道节流部位等组成。适用于温度≤80℃的水及非腐蚀性液体(汽油、煤油)和气体等需要降低到一定范围的设备和管路系统上,通过调节将进口压力降低至某一需要的出口压力值。当进口力或流量发生变化时,靠介质本身的能量可自动保持出口压力在一定的范围内。

产品性能参数:

型号

公称通径
(mm)

公称压力
PN(MPa)

强度试验压力
(MPa)

最大出口压力
(MPa)

出口压力分段范围(MPa)

组合式减压阀

65~250

1.6

2.4

1.6

0.08~0.2

0.2~0.5

0.5~1.2

300~400

0.08~0.2

0.2~0.5

0.5~1.0

组合式减压阀

65~250

2.5

3.75

2.5

0.08~0.2

0.2~0.5

0.5~1.2

300~400

0.08~0.2

0.2~0.5

0.5~1.0


产品主要零件材料:


件名称

材质

阀体、阀盖

铸铁、碳钢、球铁

阀杆、活塞、阀瓣

不锈钢

阀座

过滤器、球阀、针阀、控制导阀

弹簧

硅锰钢

密封垫

丁腈橡胶



产品主要尺寸:

公称通径DN(mm)

尺寸(mm)

L

H1

H

50

250

95

540

65

290

100

560

80

310

105

580

100

350

125

650

125

400

140

685

150

480

160

915

200

600

190

1015

250

730

220

1220

300

850

250

1250

400

1100

320

1275
