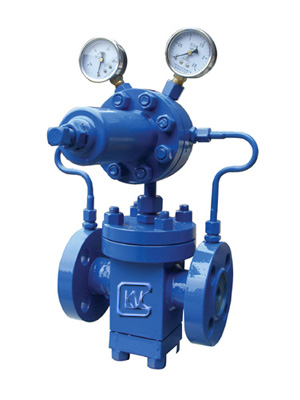

产品名称:上海依博罗Yk43X/F气体减压阀
编  号:165451-693
型  号:Yk43X/F
标准价格:0元/台
促销价格:0元/台
更新时间:2016.01.02
出品单位:上海依博罗阀门有限公司

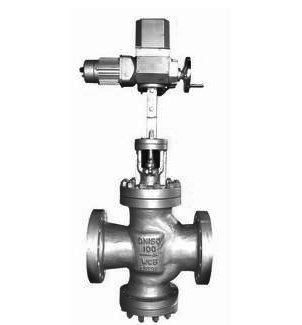

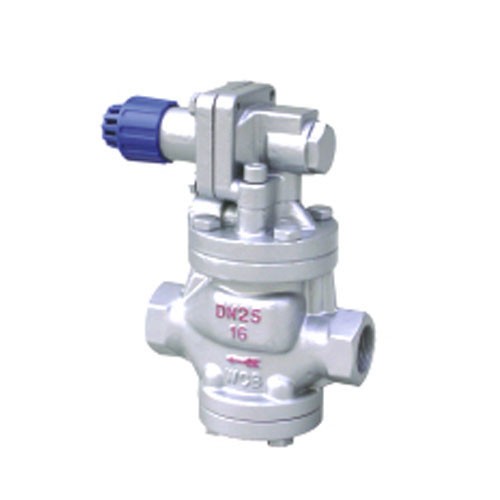

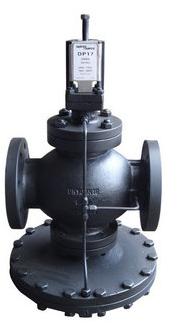

更多产品图片:

上海依博罗减压阀产品工作原理和用途:

       本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
       本产品主要用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。

       产品结构特点:

       1、主要适用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。

       2、气体减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。

       3、主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。

       4、导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。

       5、通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

产品性能参数:

公称压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

壳体试验压力(Mpa)*

2.4

3.75

6.0

9.6

15.0

24

密封试验压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

最高进口压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

出口压力范围(Mpa)

0.1-1.0

0.1-1.6

0.1-2.5

0.5-3.5

0.5-3.5

0.5-4.5

压力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

最小压差(Mpa)

0.15

0.15

0.2

0.4

0.8

1.0

渗漏量

X/F(聚四氟乙稀/橡胶):O Y(硬密封):GB12245-1989

 产品主要零件材料:

零件名称

零件材料

阀体 阀盖 底盖

WCB/FCB*

阀座 阀盘

2Cr13/304*

缸套

2Cr13/25(镀硬铬)/304*

活塞

2Cr13/铜合金/铜合金*

活塞环

合金铸铁/对位聚苯*

导阀座 导阀杆

2Cr13/304*

膜片

1Cr18Ni9Ti

主阀 导阀弹簧

50CrVA

调节弹簧

60Si2Mn

密封垫(X/F型号)

橡胶/聚四氟乙稀

导阀体 导阀盖

25/304*

 产品主要尺寸:

Yk43X/F/Y型先导活塞式气体减压阀外形及结构尺寸(PN1.6-4.0)



公称通径DN

外形尺寸



L

H

Hl



1.6/2.5MPa

4.0MPa



15

160

180

290

90



20

160

180

300

98



25

180

200

300

110



32

200

220

300

110



40

220

240

320

125



50

250

270

320

125



65

280

300

325

130



80

310

330

365

160



100

350

380

365

170



125

400

450

475

200



150

450

500

475

210



200

500

550

515

240



250

650

560

290



300

800

705

335



350

850

745

375



400

900

780

405



450

900

730

455



500

950

835

465



Yk43X/F/Y型先导活塞式气体减压阀外形及结构尺寸(PN6.4-16.0)



公称通径DN

外形尺寸



L

H

Hl



6.4MPa

10.0/16.0MPa



15

180

180

300

100



20

180

200

310

105



25

200

220

31

120



32

220

230

310

120



40

240

240

335

135



50

270

300

335

135



65

300

340

340

140



80

330

360

380

170



100

380

380

185



125

450

490

215



150

500

490

225



200

550

535

260



250

650

580

310



300

800

725

355



350

850

765

395



400

900

800

435



500

950

855

495
