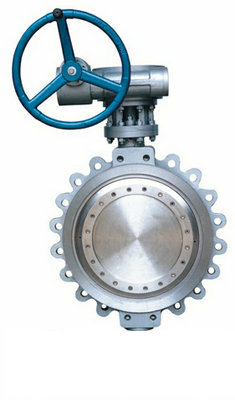

对夹式凸耳蝶阀 - 上海依博罗阀门有限公司

产品介绍

对夹式凸耳蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则呈全开状态。

对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，其结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。

应用范围

• 石油、煤气、化工、水处理等一般工业
• 热电站的冷却水系统
• 硫酸行业中气体管路
• 硫磺制酸系统中的焚硫、转化、干吸工段
• 化工、石化、冶炼、医药、食品等行业

结构特点

1. 三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命
2. 由扭矩产生弹性密封
3. 巧妙的楔形设计使阀门有越关越紧的自动密封功能
4. 体积小、重量轻、操作轻巧、便于安装
5. 可根据用户要求配置气动、电动装置
6. 更换零件材质可适用于各种介质

与闸阀性能比较

• 闸阀的密闭性比蝶阀好
• 闸阀体积大，占用空间大
• 蝶阀体积小，占用空间小
• 规范规定公称直径大于50的用蝶阀

标准规范

• 设计制造标准：GB/T 12238-2008、ANSI B16.34等
• 结构长度标准：GB/T 12221-2005、API609等
• 连接法兰标准：GB/T 9113、JB79等
• 压力温度等级：GB/T 12224-2005
• 试验检验标准：GB/T 13927-2008、API598等
